设备用途

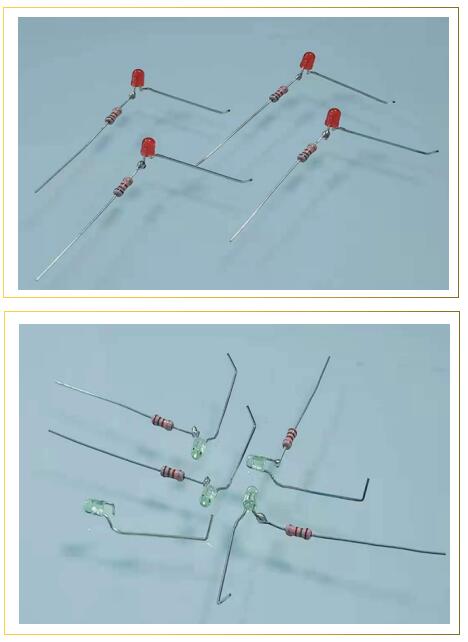

电阻与二极管引脚自动焊接

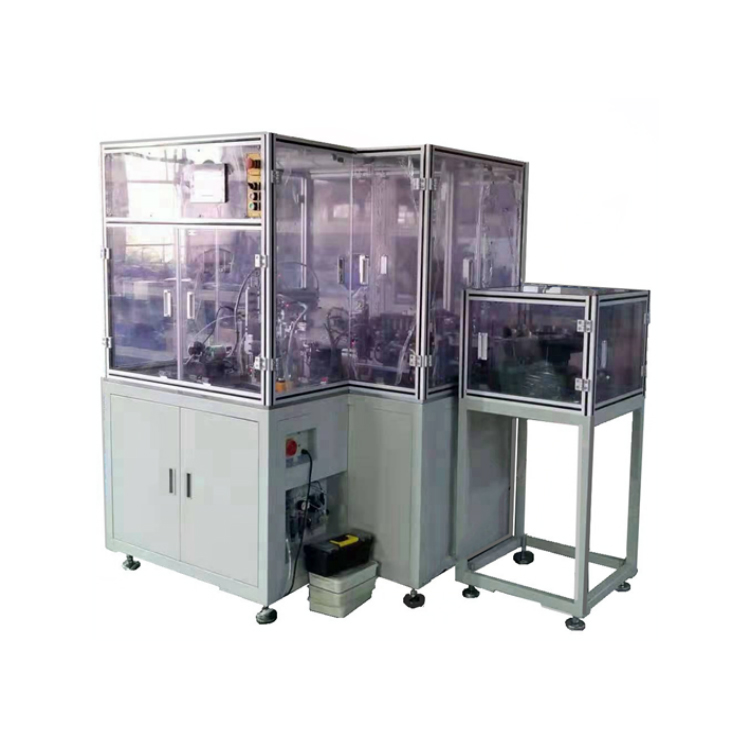

设备简介

1、散装二极管由振动盘自动供料，平振顺序排列物料，智能控制输送；

2、机械手抓取二极管依次完成整形，进入定位、组装工位；

3、编带电阻手工装入工装，由步进电机控制，剪脚后送入组装工位；

4、二极管和电阻自动完成引脚焊接工作；

5、焊接完成后进入测试，NG品抛掉，良品进入下一个工位完成收集；

6、PLC程控系统，触摸屏操作；

设备配置及参数

刀具材质：日本SKD11

电    器：欧姆龙/三菱

功    率:  320W

电    源：220VAC 50HZ

气    源：5-7 Mpa

外形尺寸：L1250xW850xH1400mm

重    量：550Kg

产    能：1200-1500pcs/H
